OPLC光纤复合低压电缆

详细说明

低电压电缆内复合了光纤,更确切地说,是光纤复合低压电缆(Optical Fiber Composite Low-voltage Cable,简称OPLC; Optical Fiber Composite Insulated Power Cable for Low Voltages,简称OPIC ),从英文的缩写来说,有称OPLC的,也有称OPIC,由于目前标准的还在起草阶段,所以还没有标准的称呼。不管怎样说,所谓的电力光纤,首先是低压电力电缆,其次,它带有光纤。
命名
   本标准的产品命名应符合GB/T 12706.1 、GB/T 19666和YD/T 908中的相关规定。

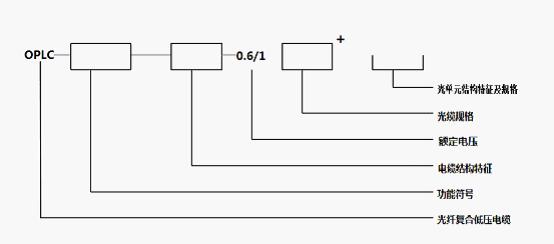

OPLC的型号由产品系列代号、功能代号、电单元结构特征及规格和光单元结构特征及规格组成。
OPLC光纤复合低压电缆
型号
1  系列代号
光纤复合低压电缆.................................................................OPLC
2 功能代号(如有特殊要求时)
燃烧特性代号应按GB/T19666命名。
防白蚁....................................................................................FB
防鼠.......................................................................................FS
3  电缆结构特征代号
3.1 导体代号
第1、2种铜导体..........................................................(T)省略
第5种铜导体...........................................................................R
铝导体..................................................................................L
3.2 绝缘代号
聚氯乙烯绝缘...........................................................................V
聚乙烯或无卤低烟阻燃聚烯烃绝缘.............................................Y
3.3 护套代号
聚氯乙烯护套..........................................................................V
聚乙烯或无卤低烟阻燃聚烯烃护套............................................Y
钢塑纵包综合护套...................................................................S
3.4铠装代号
双钢带铠装............................................................................2
细圆钢丝铠装.........................................................................3
粗圆钢丝铠装.........................................................................4
3.5 外护套代号
聚氯乙烯护套........................................................................2
聚乙烯或无卤低烟阻燃聚烯烃护套...........................................3

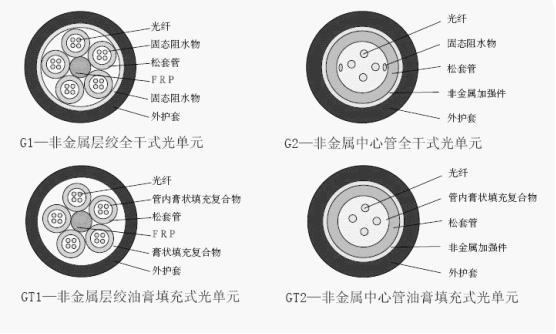

光单元结构特征代号
表1 光单元结构特征代号

结构特征代号代号名称适用环境
G1非金属层绞全干式光单元室内或室外
GT1非金属层绞填充式光单元室内或室外
G2非金属中心管全干式光单元室内或室外
GT2非金属中心管填充式光单元室内或室外
G3蝶形光单元室内或室外
G4紧套光纤光单元室内或室外
G5其他类型室内或室外
注: GT1、GT2不推荐应用在垂直敷设或高差较大的场合。
